Befestigung von Fassadenlamellen

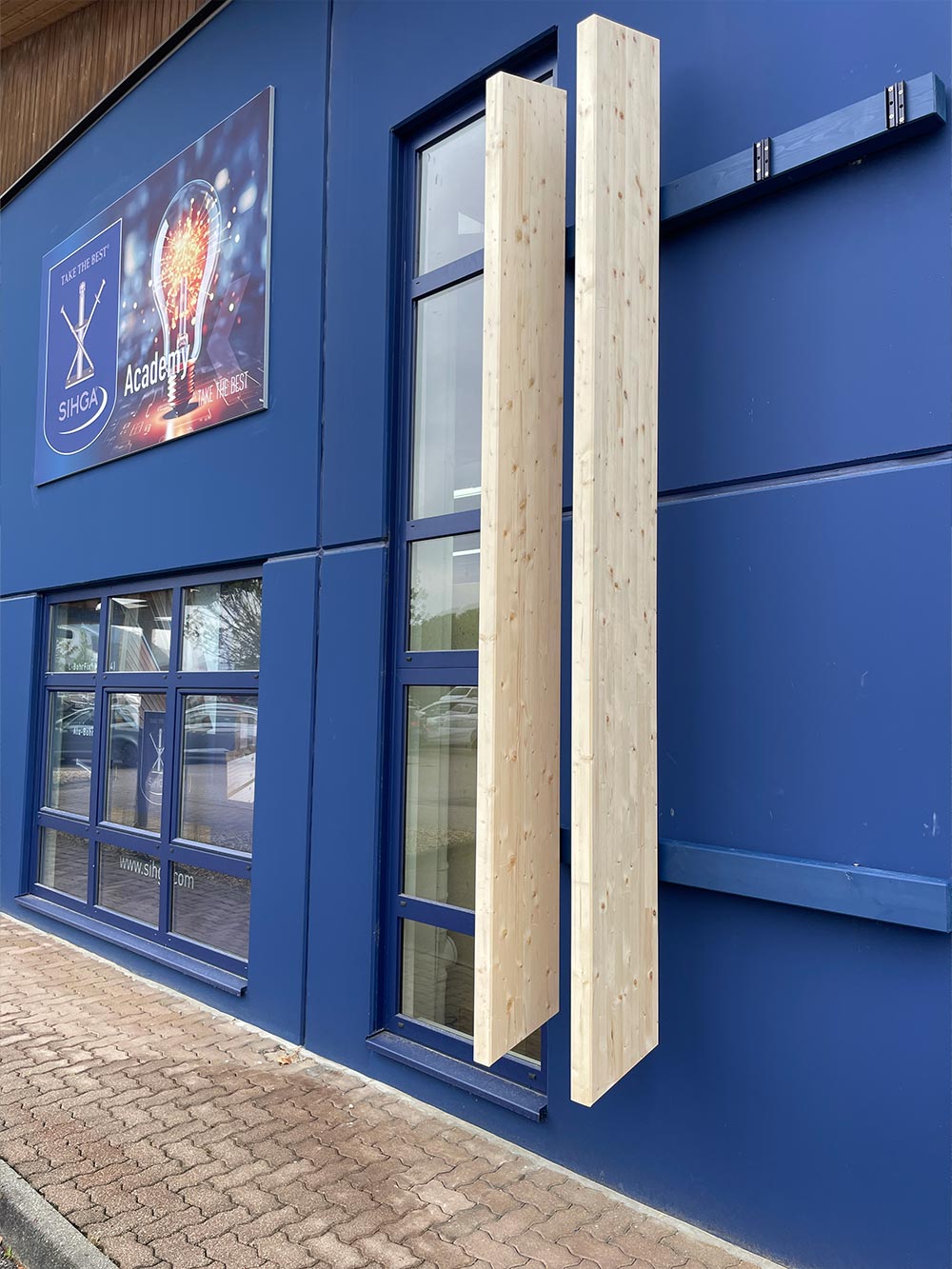

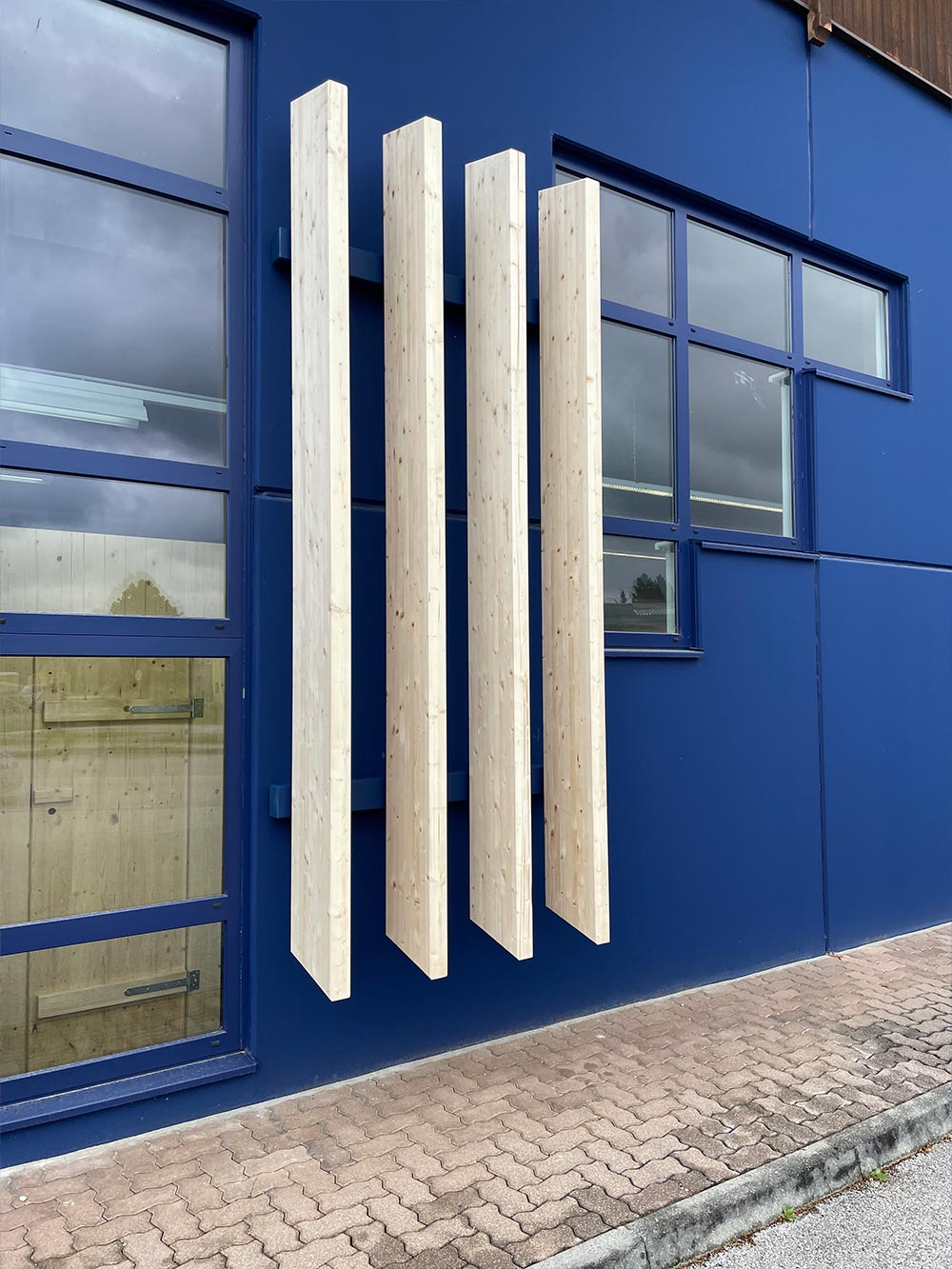

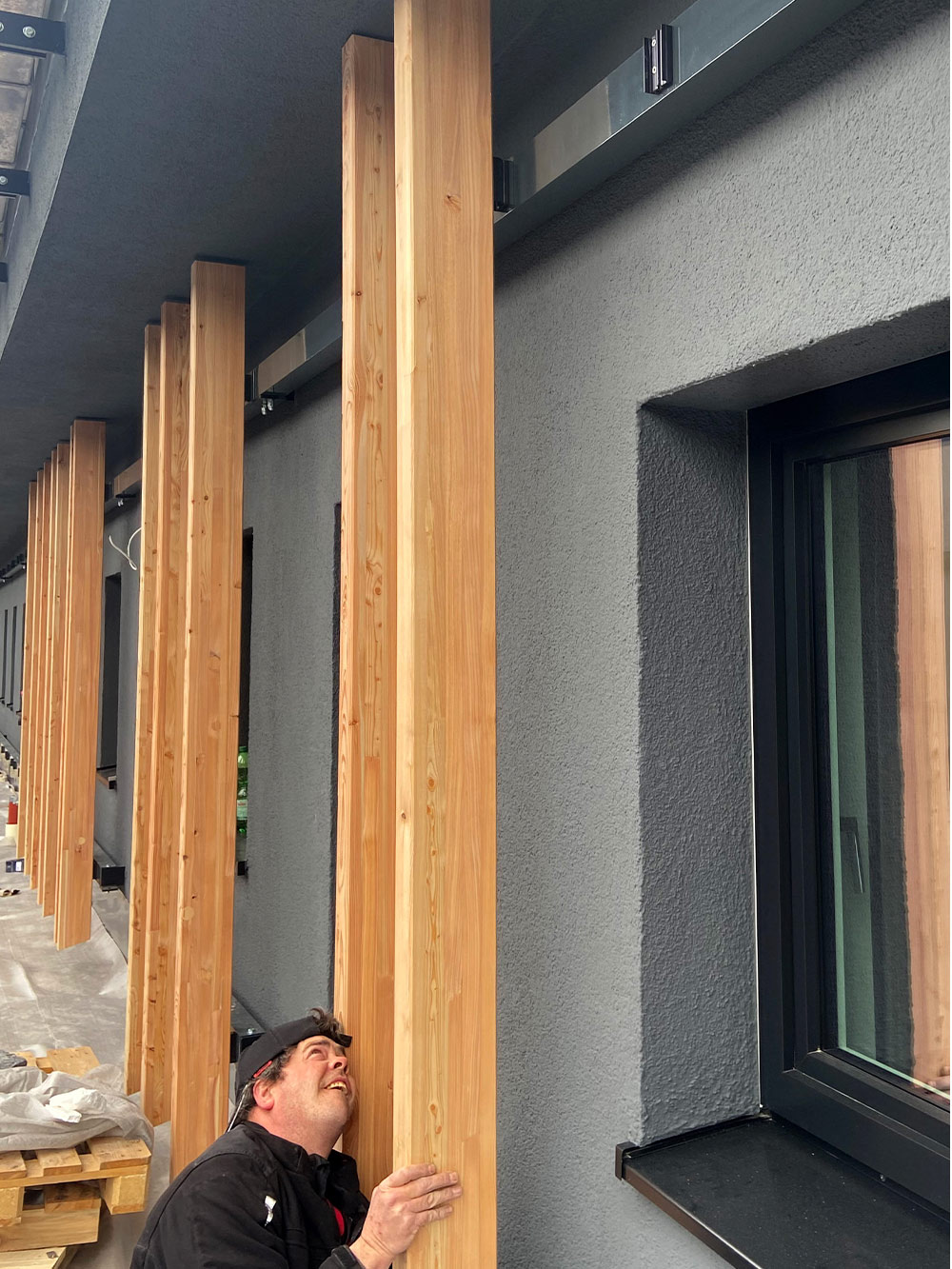

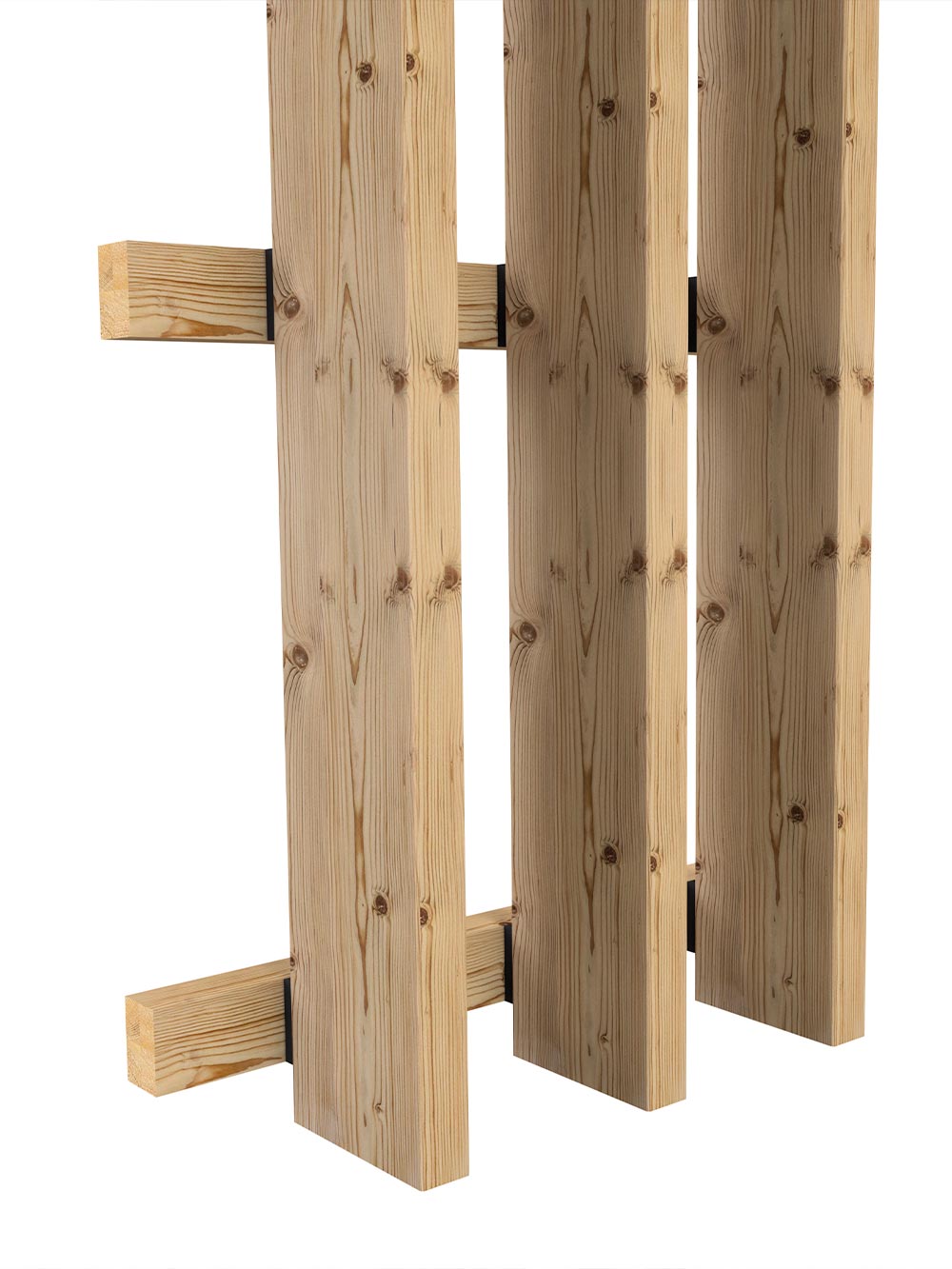

Vertikale Holzlamellen werden in der Architektur gerne zur Gestaltung und Gliederung von Gebäuden eingesetzt. Lamellen in größeren Dimensionen weisen ein beträchtliches Gewicht von bis zu 400 kg auf. Die Verankerung an der Tragenden Wand will also überlegt sein, zumal es einige Randbedingungen zu beachten gilt. SIHGA hat nun mit dem LamellenFix eine Lösung am Start, die sowohl die technischen als auch die ästhetischen Anforderungen erfüllt und zudem absolut wirtschaftlich ist.
Der Entwicklung des LamellenFix lagen folgende Überlegungen zugrunde:
Der Entwicklung des LamellenFix lagen folgende Überlegungen zugrunde:

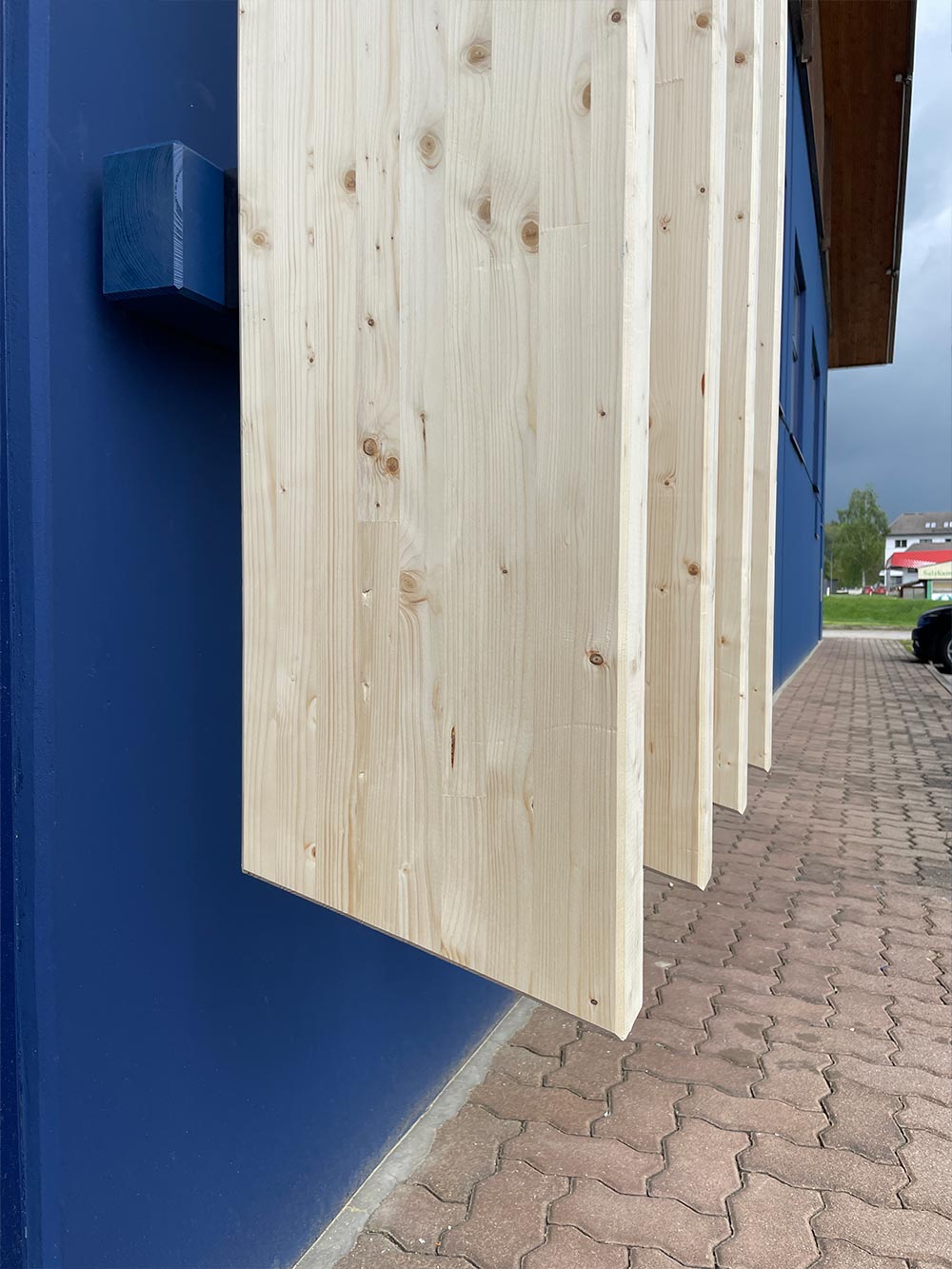

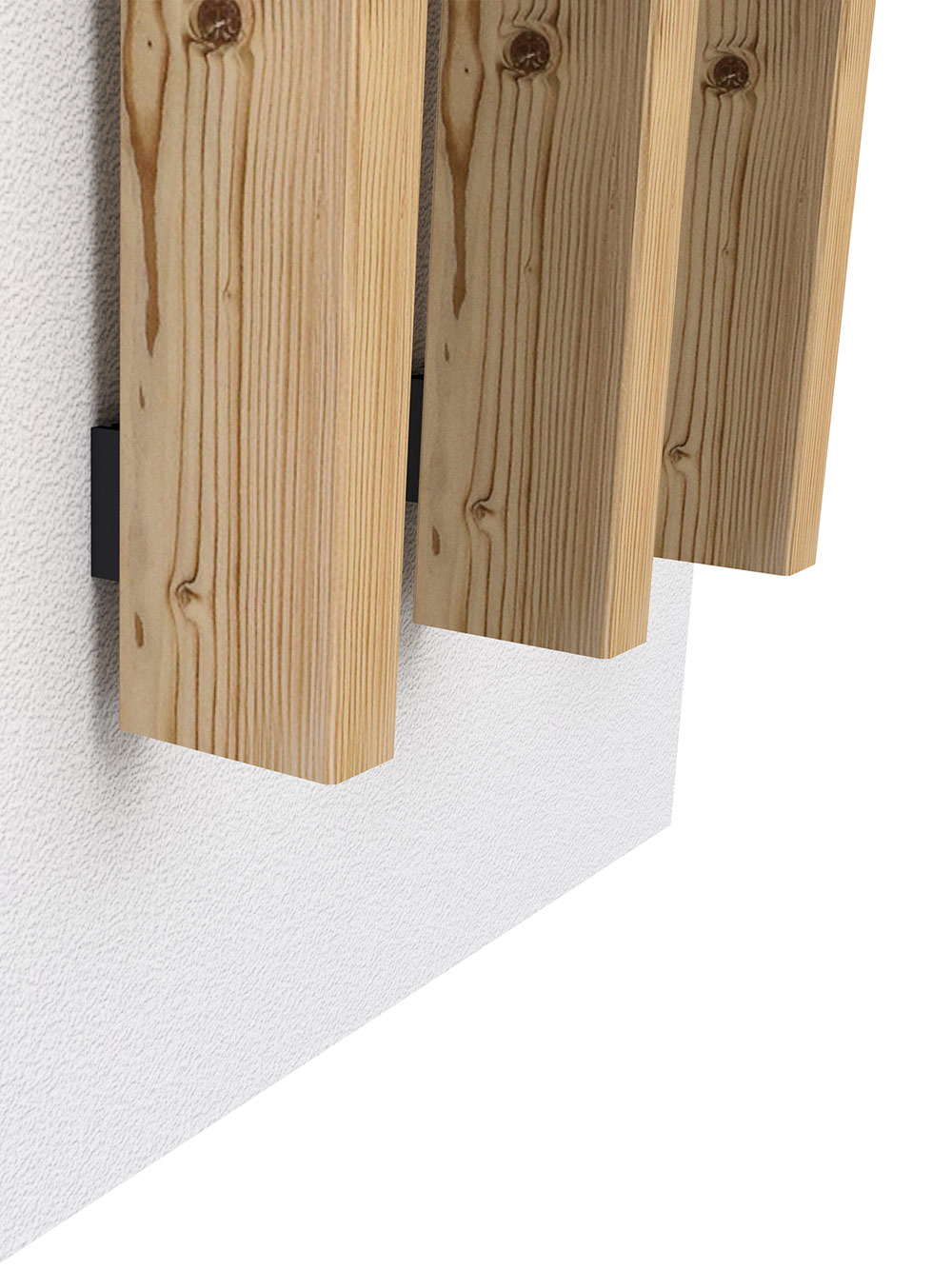

- verdeckte Befestigung hinter der Holzlamelle
- konstruktiver Holzschutz

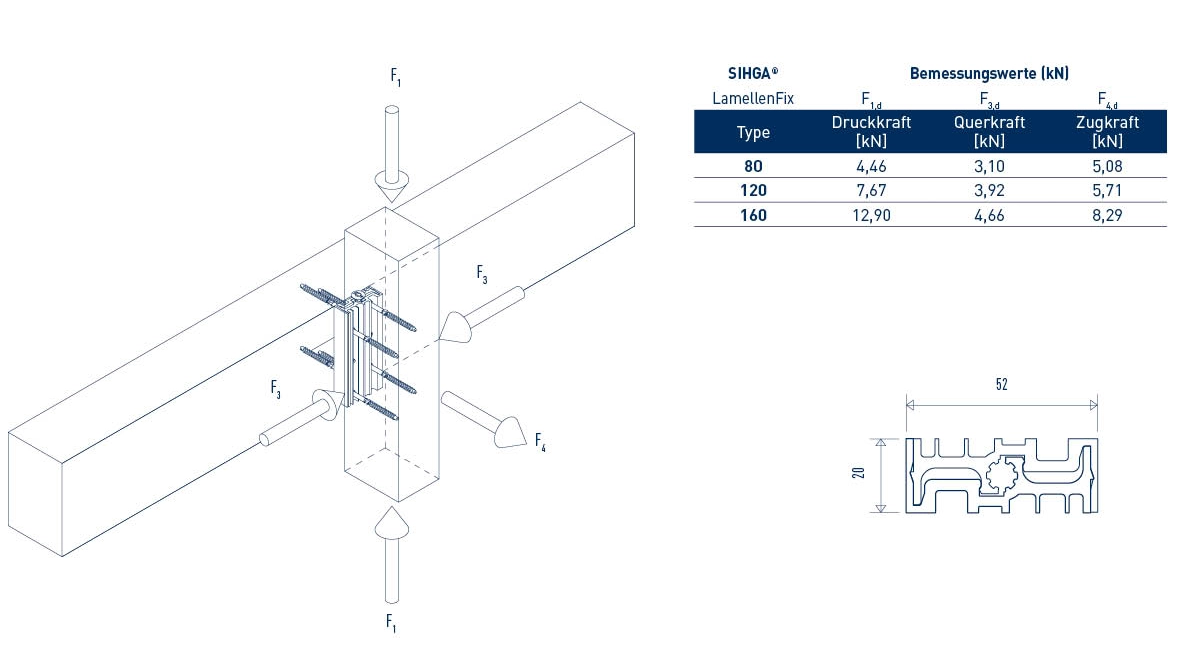

- hohe Tragkraft mit abgesicherten Werten inkl. Zulassung
- homogene Lastverteilung über alle Befestigungsknoten
- einfache Montage und Demontage inkl. Toleranzen

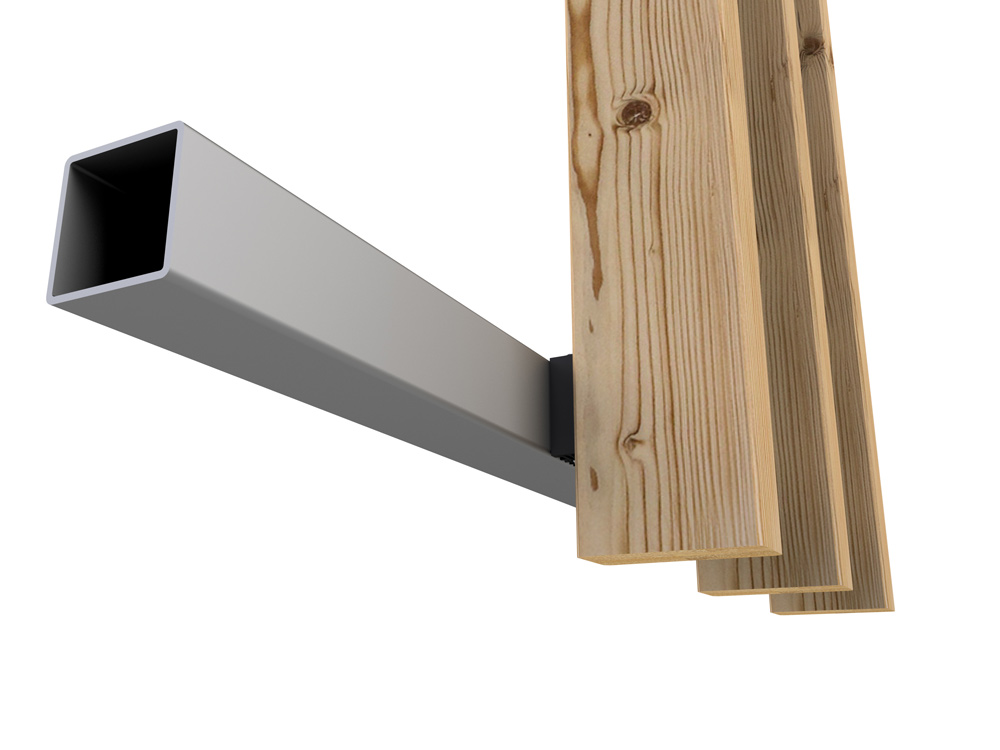

- hoher Vorfertigungsgrad für alle Untergründe (Holz, Beton, Metall)
- Kostensicherheit bereits in der Planungsphase

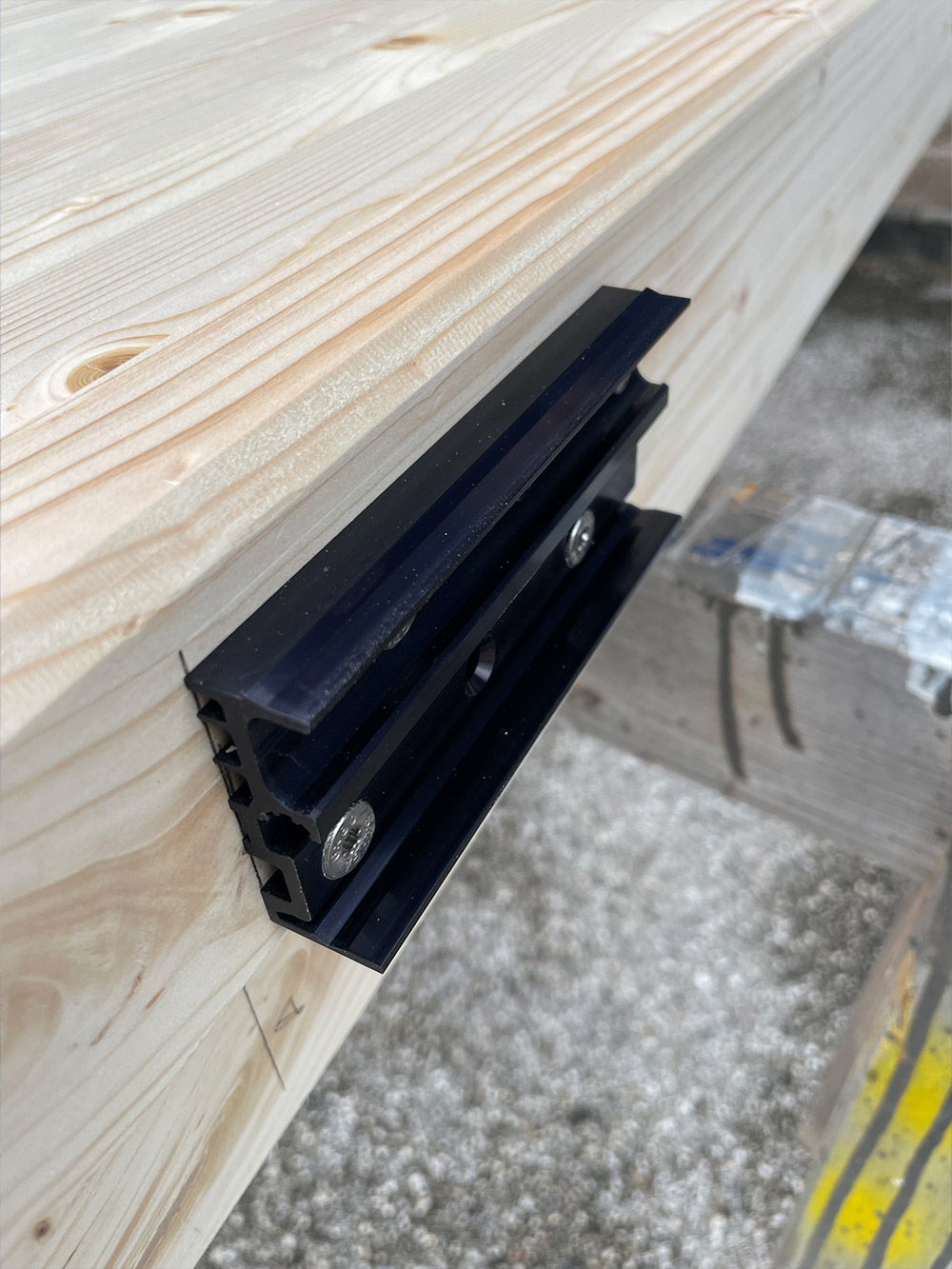

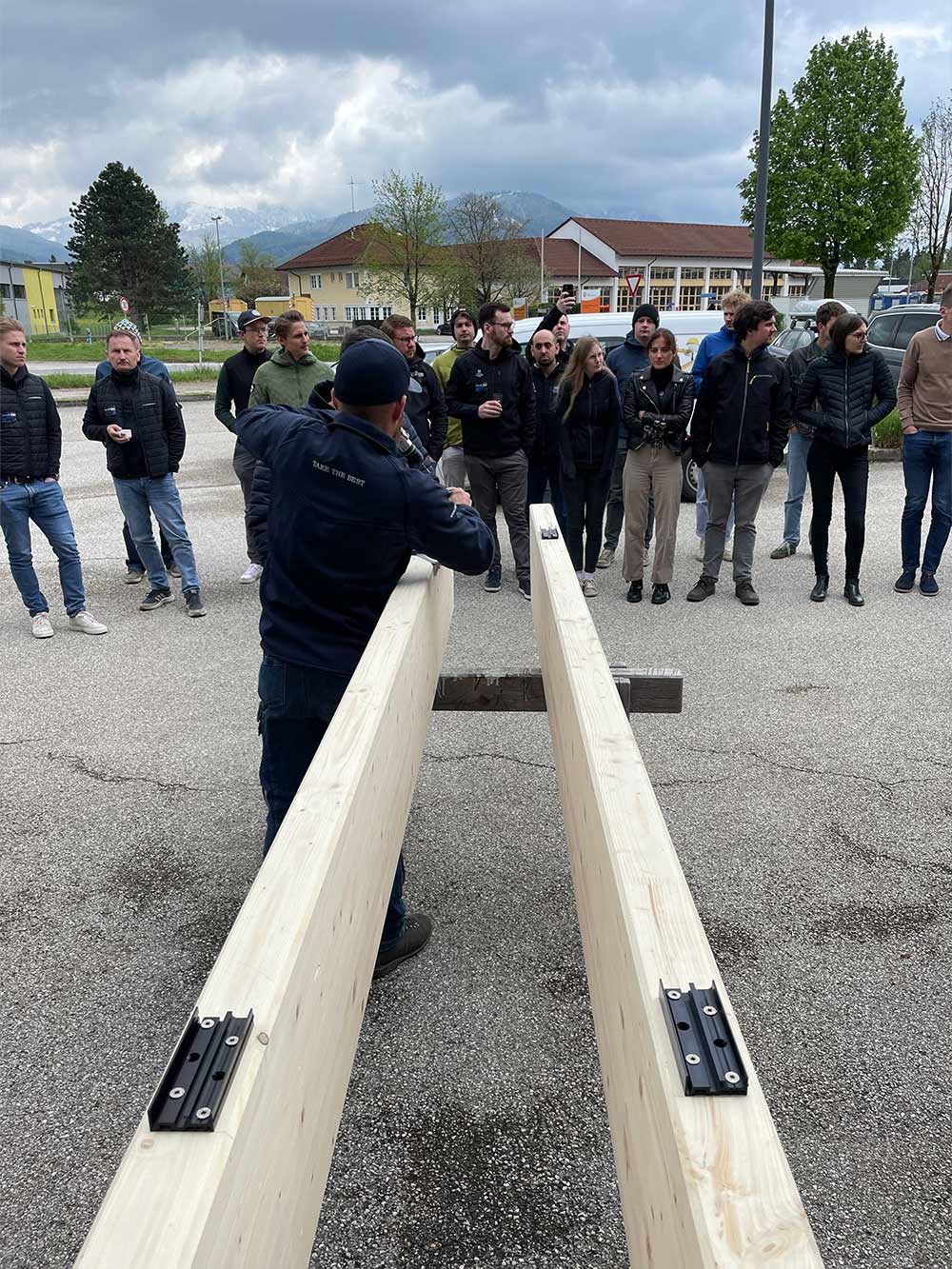

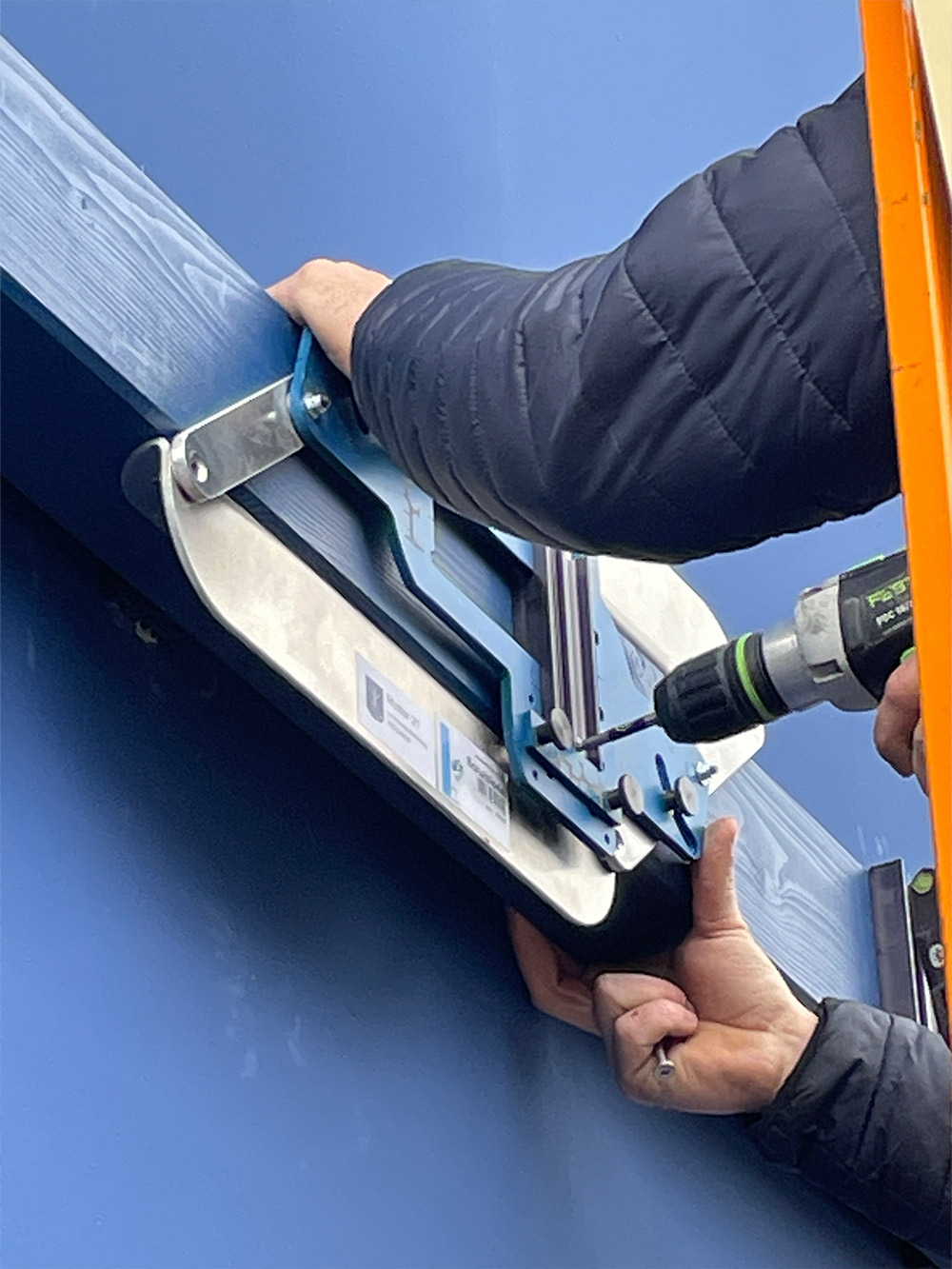

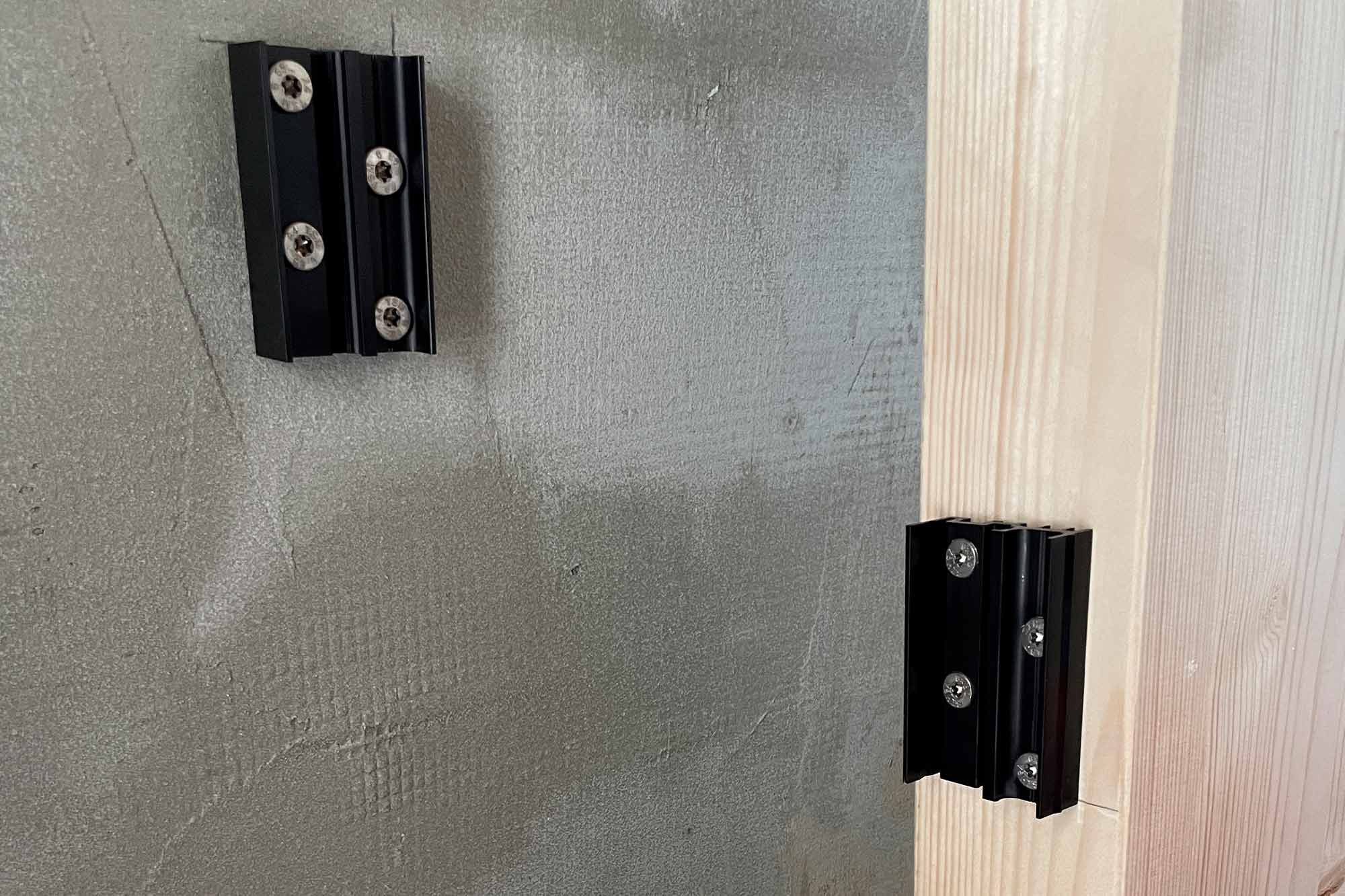

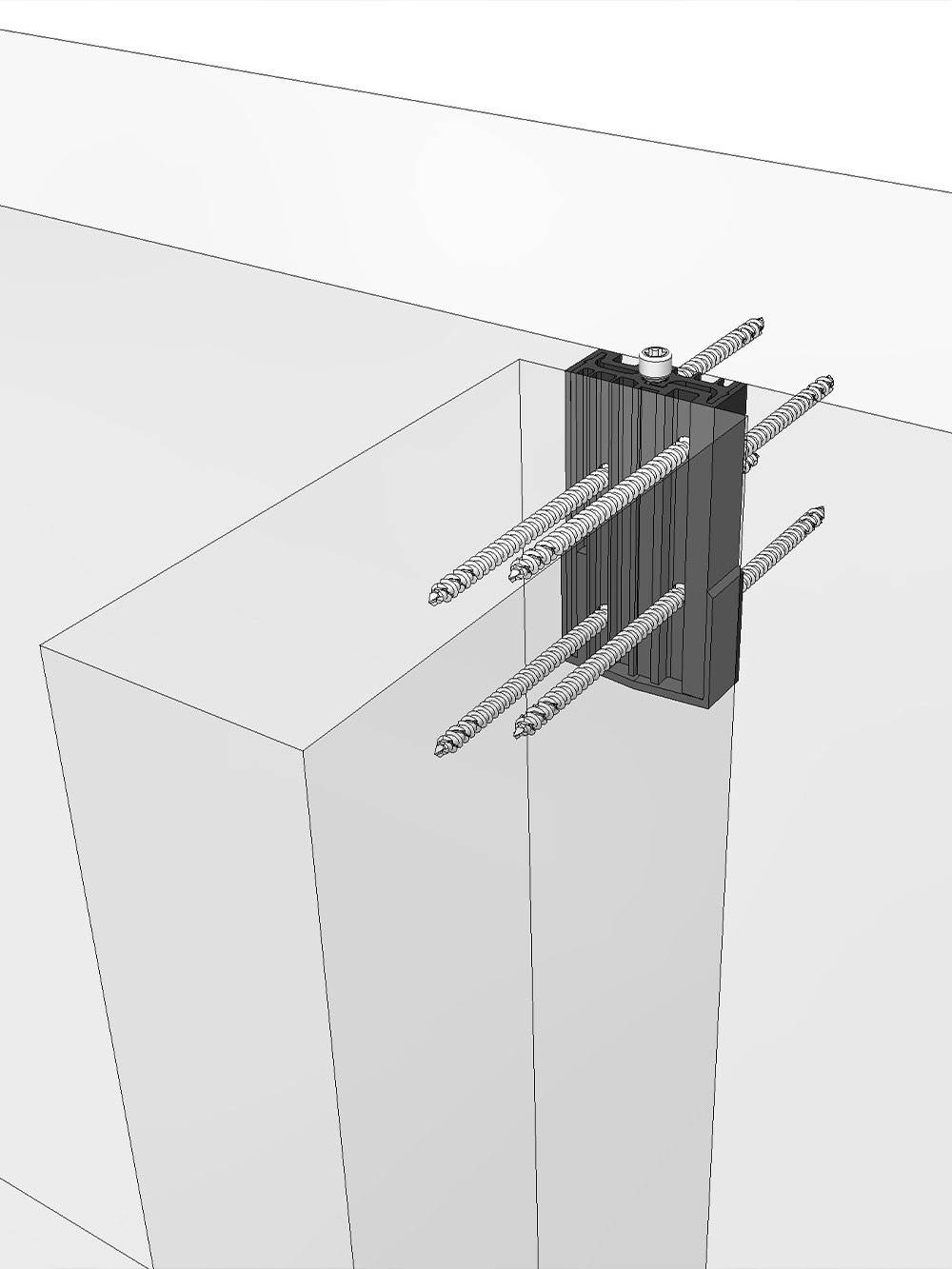

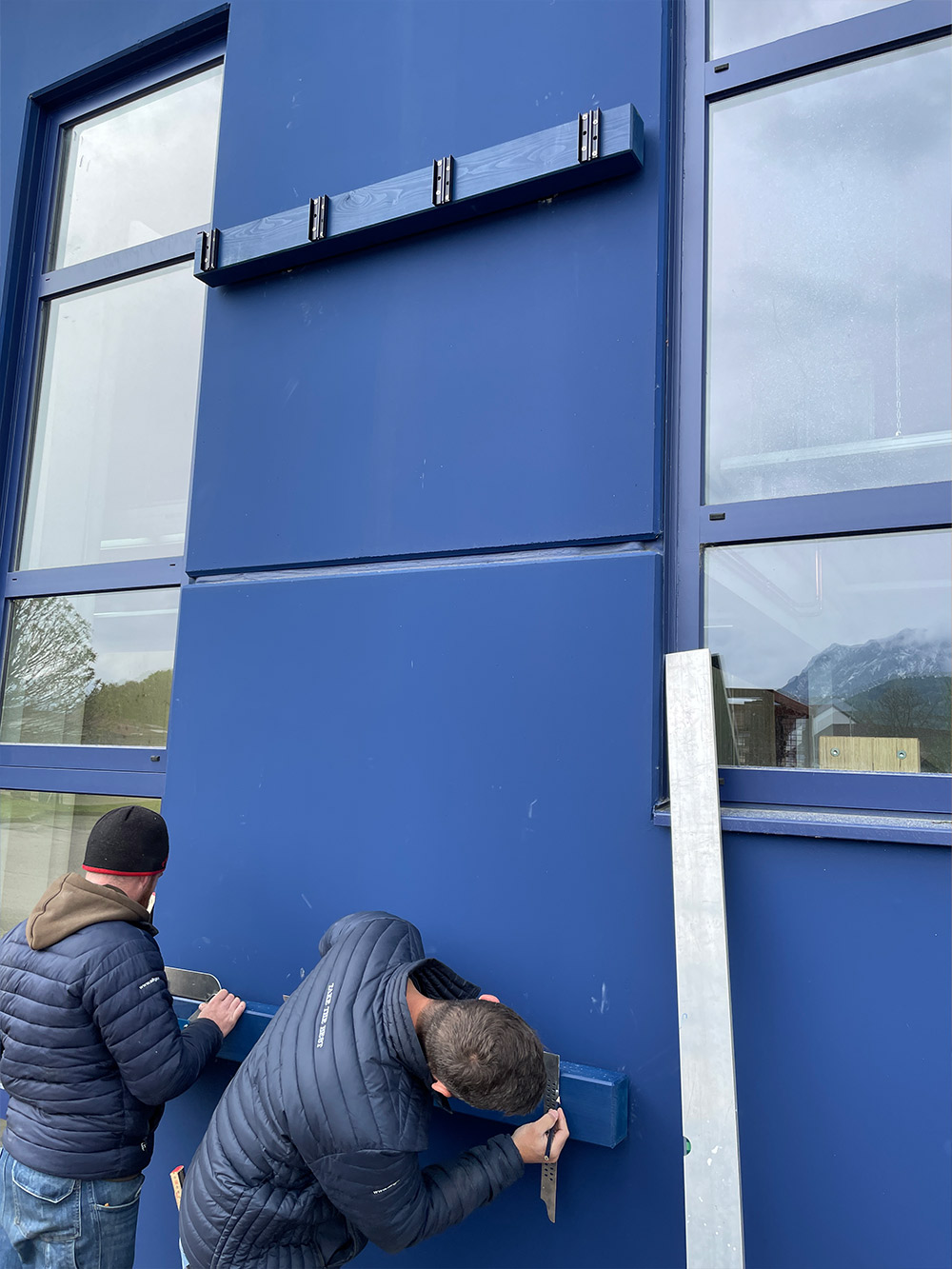

Die Innovation basiert auf einer Knotenverbindung aus zwei baugleichen Aluminiumschalen, die das Risiko einer Verwechslung ausschließen. Die lamellenseitige Verbinderhälfte kann mit er speziell entwickelten Schablone präzise im Holzbaubetrieb auf der Schmalseite der Lamelle vormontiert werden. Die wandseitige Verbinderhälfte wird mit den mitgelieferten rostfreien Schrauben bauseitig montiert. Das System ermöglicht Schraublösungen für jeden Untergrund.

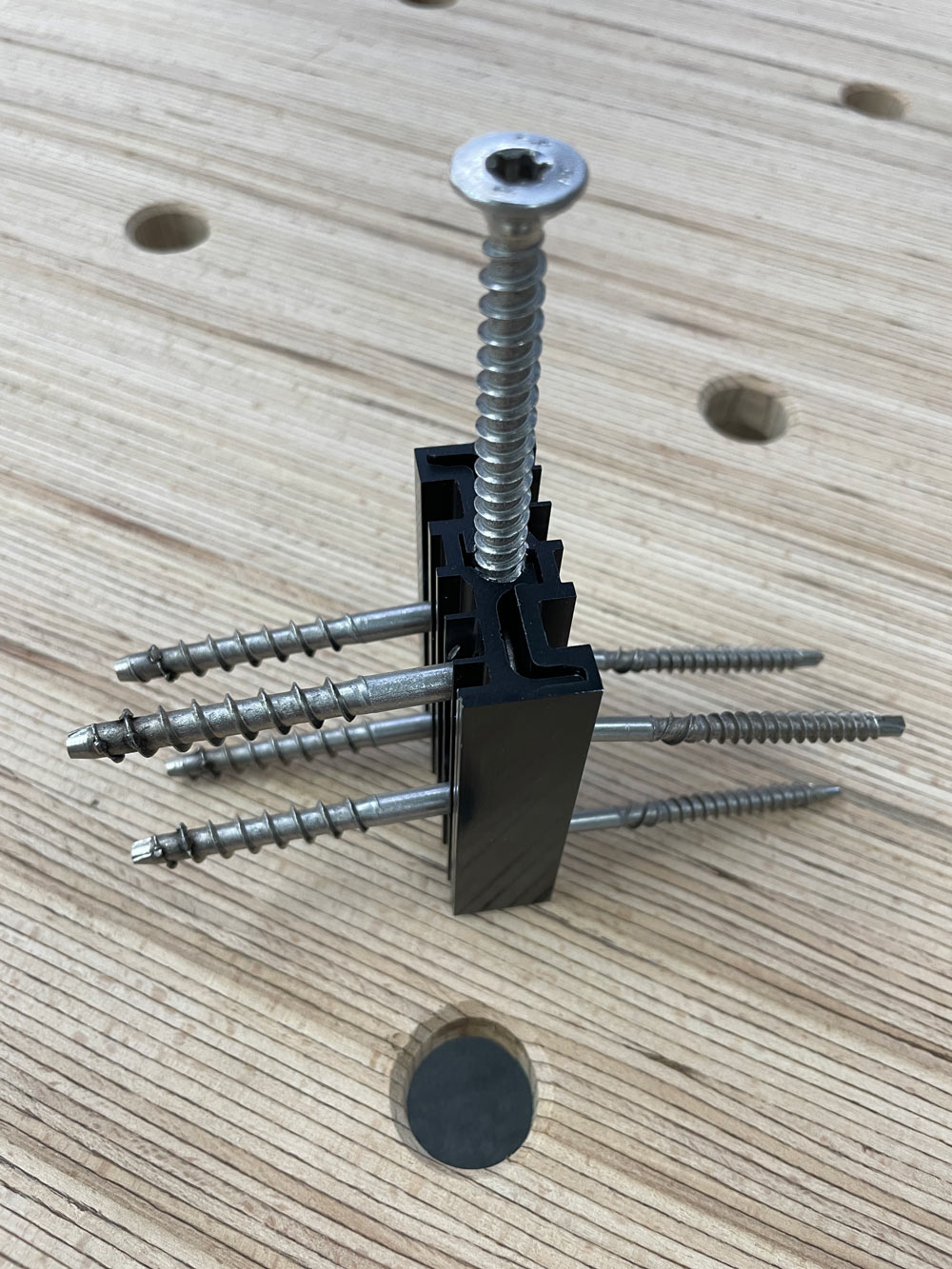

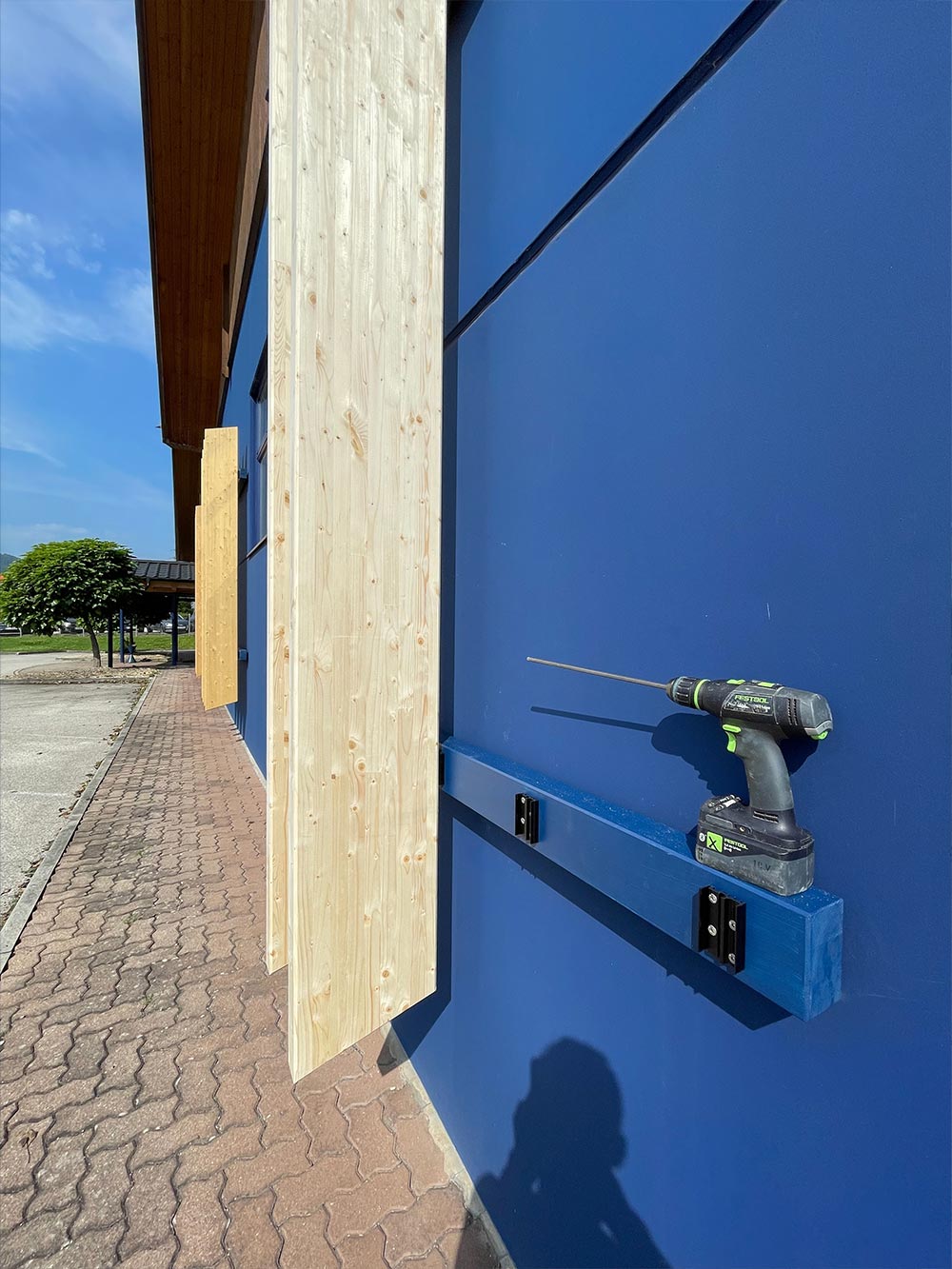

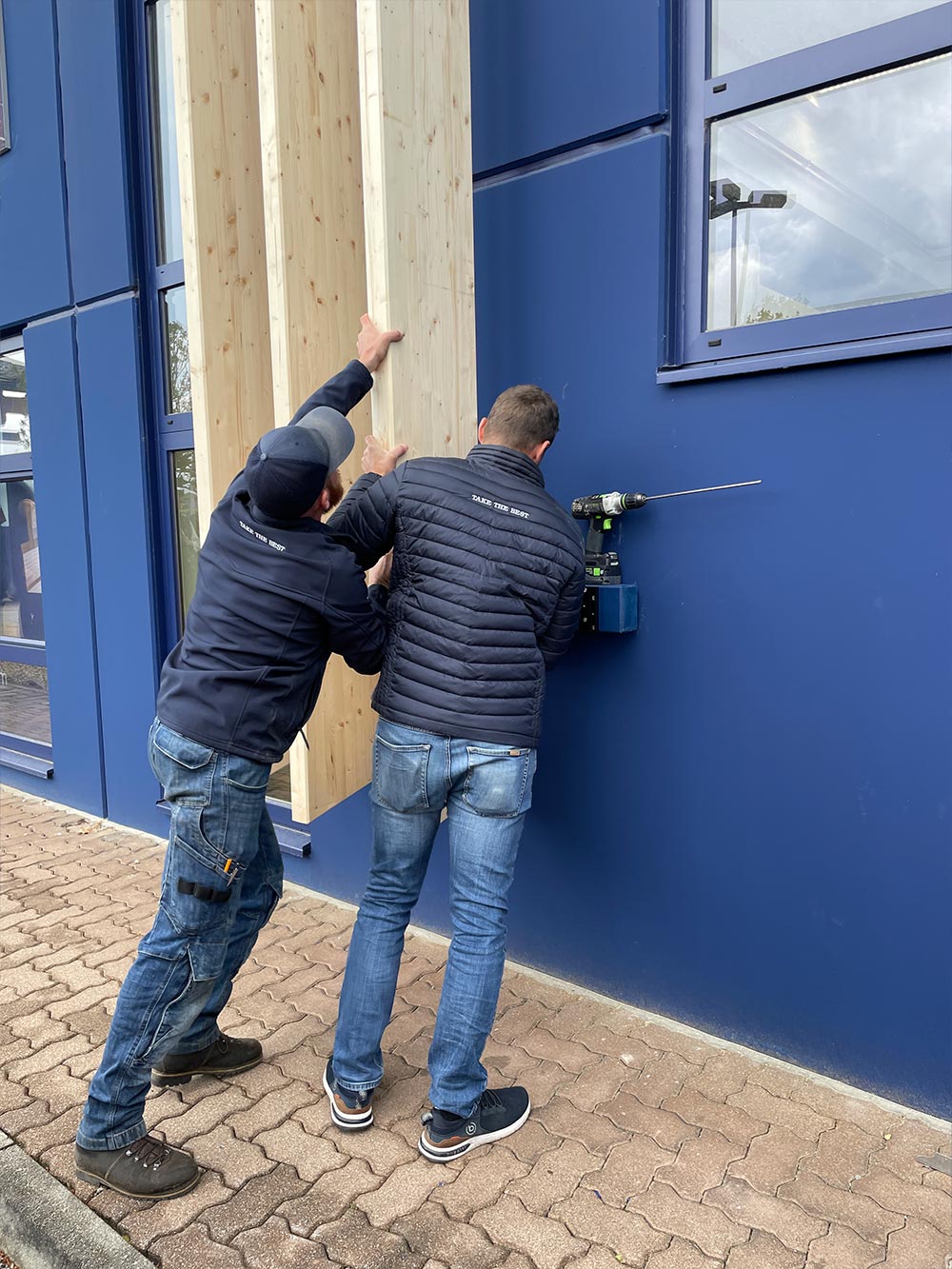

Die Montage der Holzlamellen erfolgt durch einfaches Aufklipsen der Holzlamelle von vorne an das gebäudeseitige Verbinderteil. Abschließend wird eine Sperrschraube mit Vollgewinde mittig von oben oder unten in den Verbinder eingedreht. Dadurch werden die beiden Verbinderteile kraftschlüssig miteinander gekoppelt. Höhenversätze von bis zu 8 mm nimmt das System problemlos auf und bietet somit ausreichend Montagetoleranzen. Da sich die Sperrschraube hinter der Holzlamelle befindet, wird dafür ein spezieller Bit benötigt, den SIHGA im Sortiment führt.
Für Sicherheit und eine lange Lebensdauer sorgt die besondere Geometrie des Verbinderprofils. Wasser kann rasch ablaufen und die Verbinderauflage ist luftdurchströmt.
Derzeit werden mit Architekturbüros die ersten Projektumsetzungen vorbereitet. In der Markteinführungsphase gibt es für Pilotanwendungen Sonderkonditionen. Anfragen richten Sie bitte an m.palfi@sihga.com.
Download: Systemkatalog
Weitere Infos: LamellenFix
30. November 2023
